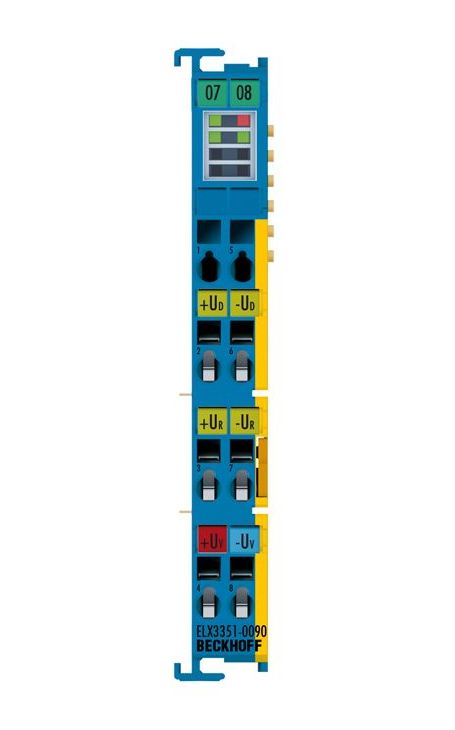

Модуль аналогового ввода ELX3351-0090

Серия EtherCAT Terminal. Модуль позволяет напрямую подключать резистивные измерительные мосты или тензодатчики в опасных зонах. Используется 4х- или 6-проводное подключение. Напряжение сигнала мостовой схемы (U_D) и напряжение питания моста (U_REF) оцифровываются с разрешением 24 бит. Модуль имеет различные дополнительные функции, в том числе автоматическую самокалибровку (может быть отключена) и динамические фильтры. Модуль использует технологию TwinSAFE SC (TwinSAFE Single Channel), которая относится к комплексной системе противоаварийной защиты TwinSAFE. В частности, может применяться отдельный протокол связи TwinSAFE. Данные из компонентов TwinSAFE SC передаются по протоколу TwinSAFE в компоненты TwinSAFE Logic, где их можно использовать в контексте приложений, имеющих отношение к безопасности. Входное сопротивление моста: 300 Ом - 1.5 кОм.  Диапазон измерения U_D: макс. -18...+18 мВ. Диапазон измерения U_REF: -12…+12 В.  Разрешение: 0,01 мкВ/В; рекомендуемое: 0,5...3 мВ/В. Предельная частота входного фильтра: низкочастотный 3.6 кГц (-3 дБ)
