ПЛК R500 CU 00 021

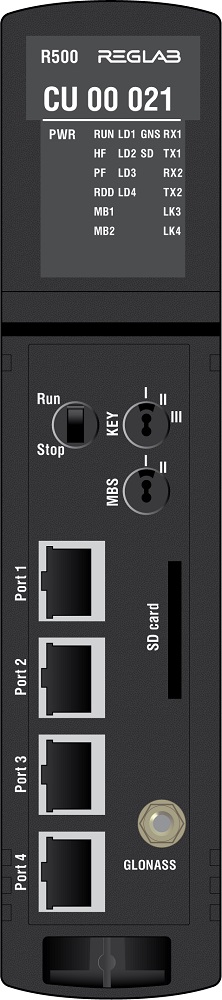

В состав модулей входят: * COM-модуль; * элемент питания часов реального времени; * коммуникационные порты RS-232, RS-485, Ethernet; * слот для установки карт памяти формата SD; * переключатель режима работы; * светодиодная панель. * COM-модуль представляет собой одноплатный компьютер и устанавливается на плату центрального процессора. В качестве коммуникационных портов на переднюю панель выведены: * RS-232 (Port 1 (COM 1), распиновка разъема RJ45 в таблице 16); * RS-485 (Port 2 (COM 2), распиновка разъема RJ45 в таблице 17); * Ethernet 10BASE-T/100BASE-TX/100BASE-FX (через RJ45 или SFP) (Port 3, Port 4); * слот для установки карт памяти формата SD для копирования и последующего хранения на SD-карте log/backup-файлов. В качестве органов управления на переднюю панель выведены переключатели режима работы RUN/STOP, KEY и MBS.
