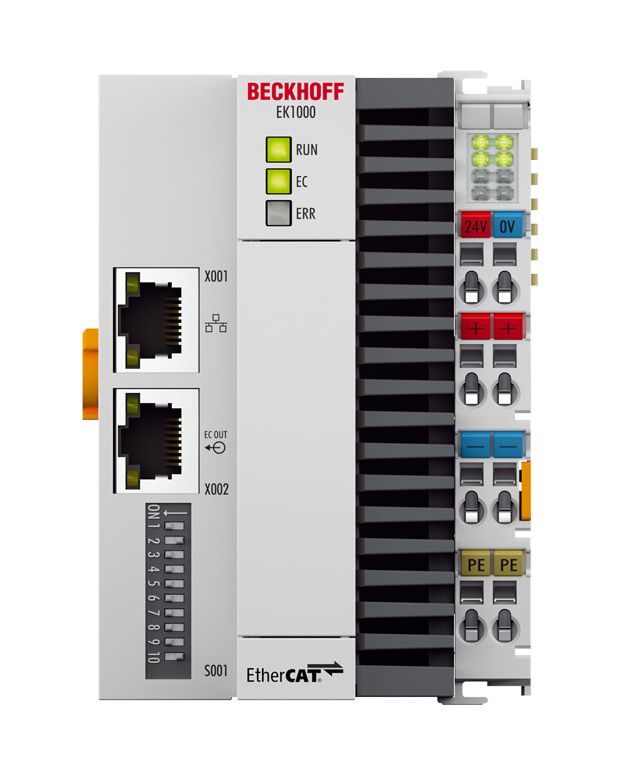

Сетевой адаптер EK1000

Серия EtherCAT Terminals. Модуль поддерживает взаимодействие модулей ввода-вывода через коммутируемые сети Ethernet, такие как сети TSN (Time-Sensitive Networking). Протокол EtherCAT Open Mode обеспечивает передачу данных через 2-й уровень или UDP-соединение. При использовании UDP, данные EtherCAT могут также передаваться через маршрутизаторы. Модуль готов к работе с TSN и может быть переведен в режим TSN с помощью обновления встроенного ПО. Такие функции EtherCAT как Distributed clocks (локальные часы с определенными параметрами) и XFC (eXtreme Fast Control - Технология сверхбыстрого управления), также могут использоваться в сети TSN. Модуль позволяет подключать к сети TSN устройства, не имеющие собственного интерфейса для подключения к этой сети. Таким образом, EK1000 эффективно связывает сети EtherCAT и TSN, сочетая их преимущества. Модуль оснащен двумя портами RJ-45. Один из этих портов со скоростью 100 Мбит/с подключает модуль к сети Ethernet или TSN. Второй модуль позволяет подключать соединительные модули сети EtherCAT, например, через каплер EK1100. Длина сегмента сети не должна превышать 100 м.
