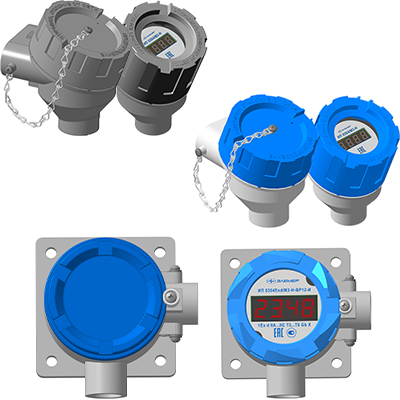

Измерительный преобразователь ИП 0304/М3-Н

Цена по запросу

Подберём исполнение и подготовим предложение

Преобразователи измерительные ИП 0304/М3-Н предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термопреобразователей сопротивления платиновых (ТСП) с индивидуальными статическими характеристиками, преобразователей термоэлектрических (ТП), потенциометрических устройств постоянного тока в унифицированный выходной сигнал постоянного тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым сигналом по протоколу HART (v. 7.0). Применяются в различных технологических процессах в промышленности и энергетике. Имеет 13 вариантов исполнений и множество вариантов комбинаций. Реализована возможность работы с унифицированным сигналом напряжения –100…100 мВ и с сигналами потенциометрического датчика (до 10 кОм). Поставка с HART-модемом для самостоятельной настройки ИП пользователем, в том числе и в полевых условиях.

Производитель ЭЛЕМЕР

Выходной сигнал 4...20 мА + HART, 4...20 мА

НСХ 50М, ±100 мВ, TBP (A-1), 1000Н, 50П, ТМК (T), 100Н, ±1000 мВ, 10 кОм, 100М, Pt100, ТЖК (J), ТХКн (E), ТПР (В), ТПП (S), ТПП (R), Pt500, ТНН (N), 4000 Ом, ТХА (К), ТХК (L), Pt1000, 400 Ом, 100П

Погрешность измерения / Класс точности 0,05%, Температура: 0,05 - 4,7 °С (по протоколу HART), 0,037%, Напряжение: 0,007 - 0,64 мВ (по протоколу HART), Сопротивление: 0,03 - 0,8 Ом (по протоколу HART), 0,075%, Класс точности: C, Класс точности: A, Класс точности: B

Взрывозащита Искробезопасная электрическая цепь (i), Взрывонепроницаемая оболочка (d), Общепромышленное исполнение

Тип монтажа Настенный, Для монтажа на DIN-рейку, Для монтажа в головку

Документация

Нужен аналог, замена или точное исполнение?

Пришлите модель, фото шильда, строку заказа или рабочие параметры — специалист СУЭР проверит совместимость и подготовит предложение.

Характеристики

Производитель

ЭЛЕМЕР

Выходной сигнал

4...20 мА + HART, 4...20 мА

НСХ

50М, ±100 мВ, TBP (A-1), 1000Н, 50П, ТМК (T), 100Н, ±1000 мВ, 10 кОм, 100М, Pt100, ТЖК (J), ТХКн (E), ТПР (В), ТПП (S), ТПП (R), Pt500, ТНН (N), 4000 Ом, ТХА (К), ТХК (L), Pt1000, 400 Ом, 100П

Погрешность измерения / Класс точности

0,05%, Температура: 0,05 - 4,7 °С (по протоколу HART), 0,037%, Напряжение: 0,007 - 0,64 мВ (по протоколу HART), Сопротивление: 0,03 - 0,8 Ом (по протоколу HART), 0,075%, Класс точности: C, Класс точности: A, Класс точности: B

Взрывозащита

Искробезопасная электрическая цепь (i), Взрывонепроницаемая оболочка (d), Общепромышленное исполнение

Тип монтажа

Настенный, Для монтажа на DIN-рейку, Для монтажа в головку

Схема подключения

3х-проводная, 2х-проводная, 4х-проводная

Материал корпуса

Не указано

Электрическое подключение

Кабельный ввод, М20х1,5, Кабельный ввод, G 1/2, Электрический разъём PLT 164, Кабельный ввод, G 3/4

Класс защиты от влаги и пыли

IP66, IP20, IP54

Виброустойчивость

N3, V3, F3

Средний срок службы

Не указано

Технологическая наработка

Не указано

Дополнительные сертификаты

Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", Certificate of Registration FieldComm Group Verified, Сертификат соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств", Сертификат функциональной безопасности SIL 2
