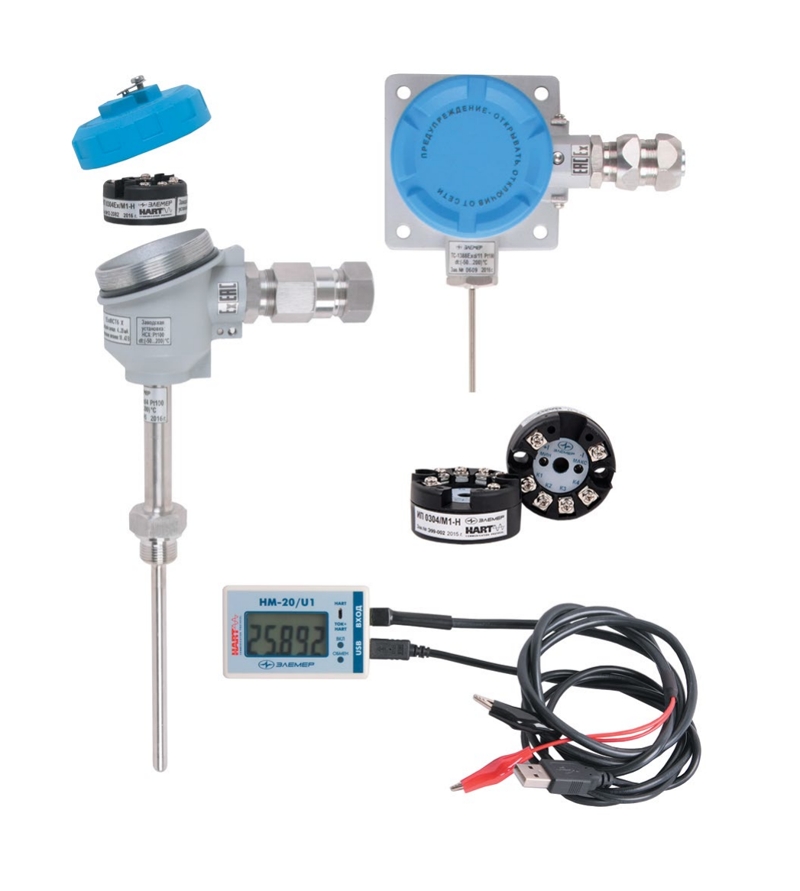

Термопреобразователь универсальный ТПУ 0304/М1-Н

Цена по запросу

Подберём исполнение и подготовим предложение

ТПУ 0304/М1-H предназначены для измерения и непрерывного преобразования температуры, твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА и (или) в цифровой сигнал на базе HART-протокола (v. 7.0). Термопреобразователи могут быть использованы в теплоэнергетике, химической, металлургической и других отраслях промышленности. В состав термопреобразователя входят: - первичный преобразователь (термозонд) — термопреобразователь сопротивления (ТС) или преобразователь термоэлектрический (ТП); - измерительный преобразователь ИП 0304/М1-H; - гальваническая развязка между входными и выходными цепями. Использование в составе изделия микропроцессорного преобразователя ИП 0304/М1-Н позволяет устанавливать по HART-протоколу любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда. Связь с компьютером и конфигурирование прибора осуществляются с помощью программы «HARTconfig» производства НПП «ЭЛЕМЕР».

Производитель ЭЛЕМЕР

Тип преобразователя температуры Датчик температуры

НСХ ТЖК (J), ТПР (B), 100М, ТНН (N), ТХК (L), Pt100, ТПП (S), 100П, ТХА (K)

Выходной сигнал 4...20 мА, 4...20 мА + HART

Тип монтажа Настенный, Гибкий кабель, Подвижный штуцер с пружиной, Без штуцера, Неподвижный штуцер, Подвижный штуцер

Монтажная резьба К 1/2, М20х1,5, М27х2, М8х1

Документация

Нужен аналог, замена или точное исполнение?

Пришлите модель, фото шильда, строку заказа или рабочие параметры — специалист СУЭР проверит совместимость и подготовит предложение.

Характеристики

Производитель

ЭЛЕМЕР

Тип преобразователя температуры

Датчик температуры

НСХ

ТЖК (J), ТПР (B), 100М, ТНН (N), ТХК (L), Pt100, ТПП (S), 100П, ТХА (K)

Выходной сигнал

4...20 мА, 4...20 мА + HART

Тип монтажа

Настенный, Гибкий кабель, Подвижный штуцер с пружиной, Без штуцера, Неподвижный штуцер, Подвижный штуцер

Монтажная резьба

К 1/2, М20х1,5, М27х2, М8х1

Материал защитной арматуры

12Х18Н10Т, Газонепроницаемая керамика Al₂O₃

Погрешность измерения / Класс точности

0,5 %, 0,3 %, 0,15 %, 0,25 %, 0,4 %, 0,2 %

Способ монтажа

Резьбовой, Поверхностный, Кронштейн для поверхностного монтажа, Погружной

Схема подключения

2х-проводная

Количество чувствительных элементов

Вид изоляции спая / ЧЭ

Не указано

Взрывозащита

Общепромышленное исполнение, Искробезопасная электрическая цепь (i), Взрывонепроницаемая оболочка (d)

Материал корпуса

Алюминий, Нержавеющая сталь, Без корпуса

Исполнение защитной арматуры

Ступенчатая, Прямая

Кабельный ввод

1/2 NPT, G 1/2, М20х1,5, G 3/4

Электрический разъём

Вилка PLT -164-R, Вилка 2РМГ-22, Вилка 2РМГ-14

Кабель

Кабель КММФЭ

Класс защиты от влаги и пыли

IP54, IP68, IP65, IP66

Виброустойчивость

V3, N3, F3, G2

Гарантийный срок эксплуатации

2 года (24 месяца), 1 год (12 месяцев), 100 ч., 1000 ч.

Технологическая наработка

Не указано

Дополнительные сертификаты

Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", Сертификат соответствия «ВИБРОСЕЙСМОСТАНДАРТ», Сертификат соответствия СДС ИНТЕРГАЗСЕРТ, Сертификат соответствия ТР ТС 020/2011 «Электромагнитная совместимость технических средств», Сертификат соответствия требованиям промышленной безопасности в нефтяной и газовой промышленности, Certificate of Registration FieldComm Group Verified

Специальное исполнение

Атомное (повышенной надежности) (A)
